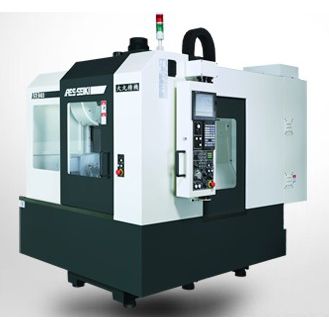

| 品牌：台湾大丸 | 型号： A5X403 | 类型：五轴钻铣攻牙机 |
| 界面语言：中文 | 产品类型：全新 | 是否库存：是 |
| 售后服务：整机保修一年服务 | 重量：1kg | 主电机功率：1kw |
| 主轴转速范围：1rpm | 定位精度：1 | 刀具数量：24 |
| 三轴行程(X*Y*Z)：1 | T型槽尺寸(宽*数量)：1 | 动力类型：液压 |
| 布局形式：立式 | 作用对象：五金 | 适用行业：通用 |
主轴转速 标准配备 10000rpm
选购配备 12000rpm
15000rpm
20000rpm
24000rpm
主轴马力 M70V-B 5.5/3.7*2kw
0iMD 5.5/3.7*2kw
三轴快速位移 X,Y,Z: 48/48/48 m/min
三轴行程X/Y/Z 400*500*400mm
刀库容量 20+1
换刀时间(邻近刀) 2.2sec
工作台尺寸 Φ255mm
| 单位 | A5X403 | ||
| 工作台尺寸 | mm | ?255 | |
| 工作台荷重 | kgf | 50 | |
| 工件尺寸(直徑 x 高) | mm | ?360 × 250 | |
| C轴旋转最小分割角度 | degree | 0.001 | |
| C轴累积分割精度 | sec | 15 | |
| C轴重覆精度 | sec | 4 | |
| A轴倾斜角度 | degree | ±110 | |
| A轴累积分割精度 | sec | 60 | |
| A轴重覆精度 | sec | 8 | |
| A,C轴转速 | rpm | 33.3 | |
| X,Y,Z轴行程 | mm | 400 x 500 x 400 | |
| 三轴位移速度 | m/min | 48 / 48 / 48 | |
| 三轴双向定位精度 | mm | 0.005 / 300 | |
| 三轴双向重复定位精度 | mm | ±0.003 | |
| 主轴转速 | rpm | 10000 | |
| 主轴锥孔规格 | BT30 | ||
| 拉栓 | MAS 403 P30T-1(45°) | ||
| 主轴传动方式 | 直结式 | ||
| 主轴鼻端至工作台 | mm | 30~430 | |
| 主轴中心至Z轴轨道 | mm | 570 | |
| 主轴马达 | 三 菱 | kw | 5.5 / 3.7 |
| 发那科 | kw | 5.5 / 3.7 | |
| X轴驱动马达 | 三 菱 | kw | 1.5 |
| 发那科 | kw | 1.6 | |
| Y轴驱动马达 | 三 菱 | kw | 1.5 |
| 发那科 | kw | 1.6 | |
| Z轴驱动马达 | 三 菱 | kw | 3.0 |
| 发那科 | kw | 3.0 | |
| A軸驅動馬達 | 三 菱 | kw | 1.5 |
| 发那科 | kw | 1.6 | |
| C軸驅動馬達 | 三 菱 | kg | 1.0 |
| 发那科 | kg | 1.0 | |
| 刀库容量 | no. | 20+1 | |
| 刀具重量 | kg | 4 | |
| 刀具长度 | mm | 200 | |
| 刀具直径 | mm | 80 | |
| 换刀时间(T-T) | sec | 2.2 | |
| 换刀型式 | l | 刀臂式 | |
| 水箱容量 | W | 260 | |
| 切削水泵功率 | l/min | 600 x 2pcs | |
| 出水量 | 136 | ||
| 機內排屑方式 | 冲屑式 | ||
| 機外铁屑输送机 | kg | 选购 | |
| 機械净重 | mm | 3900 | |
| 占地面积 | 1815 x 3032 x 2700 | ||
* 换刀时间在电源60Hz，以三菱控制器机台测试，如有标准规格之特殊需求请洽本公司营业人员。
